Vom Plan aufs Fundament

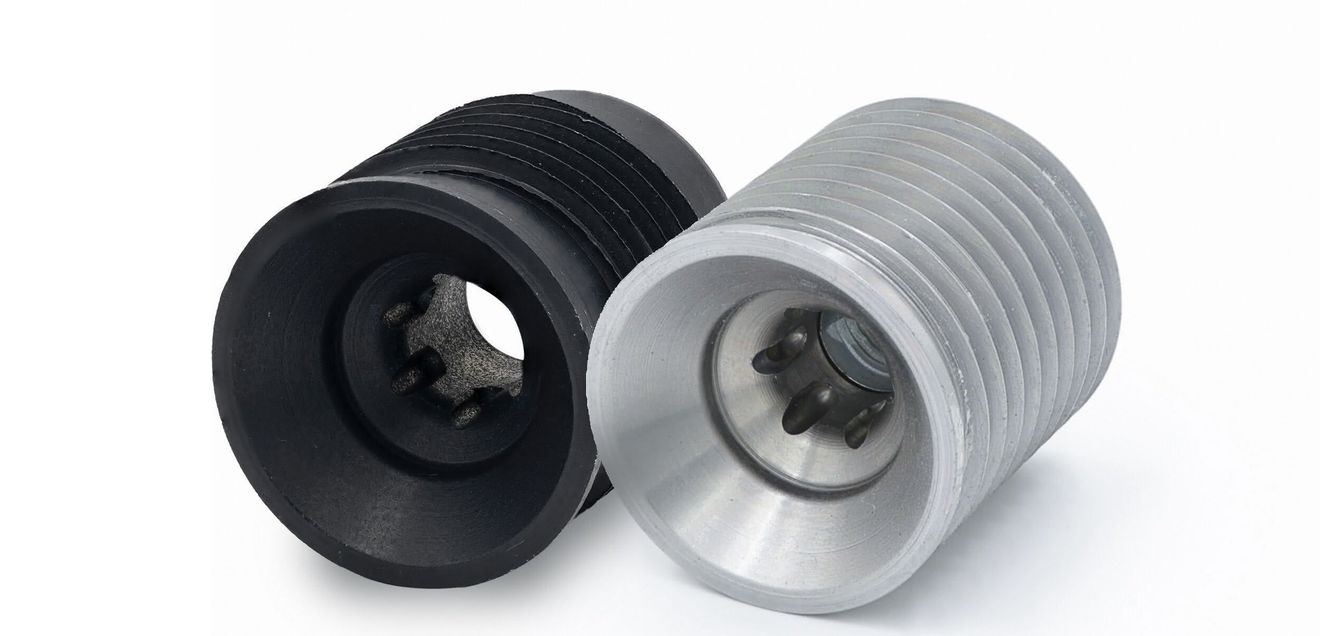

Das Stexon-Verbindungssystem einmal mit und einmal ohne Klemmbacken © Stexon GmbH

Sebastian Hauck erklärt: "Mit dem Tachymeter konnten wir den digitalen Bauplan eins zu eins auf die Baustelle übertragen. Die Anker sind äußerst präzise setzbar und weisen eine Toleranz von höchstens ein bis zwei Millimetern auf. Generell ist der Zeitaufwand für das Einmessen und Abstecken auf der Baustelle für unser Unternehmen mit dem Tachymeter deutlich geringer geworden. Jetzt sind diese Schritte sogar im Ein-Mann-Betrieb möglich."

Schnellmontage: Stecken statt Schrauben

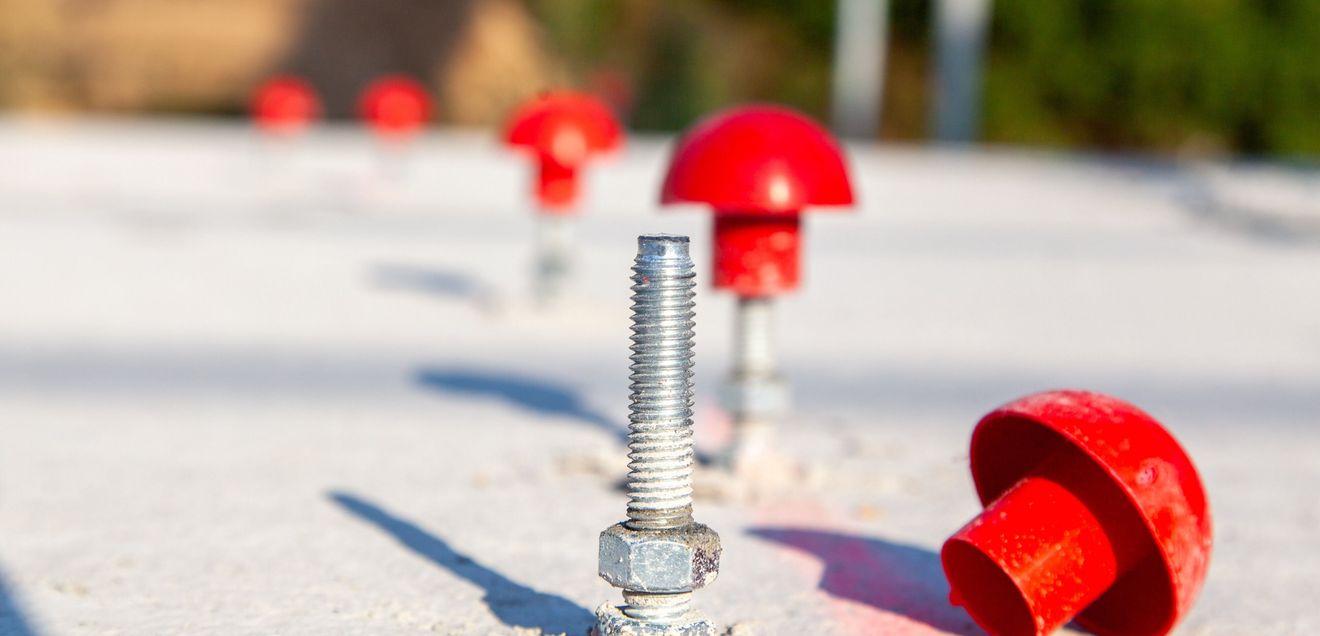

Mit dem Stexon-Verbinder gelang auch die Montage der Holzelemente deutlich schneller und präziser. Bereits im Werk waren die Verbinder in die Holzwandelemente vormontiert worden. Auf der Baustelle konnten die einzelnen Wandelemente dann in Minutenschnelle auf die Bolzen gesteckt werden, die vorab als tragende Befestigungspunkte in der Bodenplatte verankert wurden. Beim Stexon-System sorgt ein mechanischer Verriegelungsmechanismus dafür, dass die Bolzen sicher einrasten und sich kraft- sowie formschlüssig mit dem Element verbinden. So werden die erforderlichen Zug- und Schubkräfte zuverlässig übertragen. Wand-, Decken- oder Dachelemente bis 14 m Länge und über 5 t Gewicht sind damit realisierbar.

Ausrichten über Fixpunkte ohne Nacharbeit

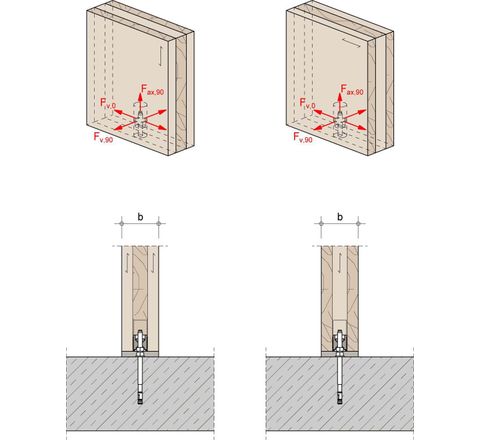

Die Steckverbinder sind auf Schub und Zug belastbar und ersetzen damit die sonst üblichen Zuganker und Schubwinkel. Die Verbinder können innerhalb eines BSP-Elements sowohl längs als auch quer zur Faser eingeschraubt werden. Im Tafelbau entfallen auch Richtschwellen ersatzlos © Stexon GmbH

Klaus Mohr erläutert: „Das System hat schon seit vielen Jahren seine technische Leistungsfähigkeit bewiesen. Bei allen Fragen zur Anwendung stehen wir mit unseren Experten fachlich unterstützend zur Seite.“ Das Stexon-Team umfasst Ingenieure und Experten rund um Verbindungstechnik, Holzbau und digitale Vermessung, die alle Projekte technisch fundiert begleiten.

Erhöhter Vorfertigungsgrad, reduzierter Baustellenaufwand

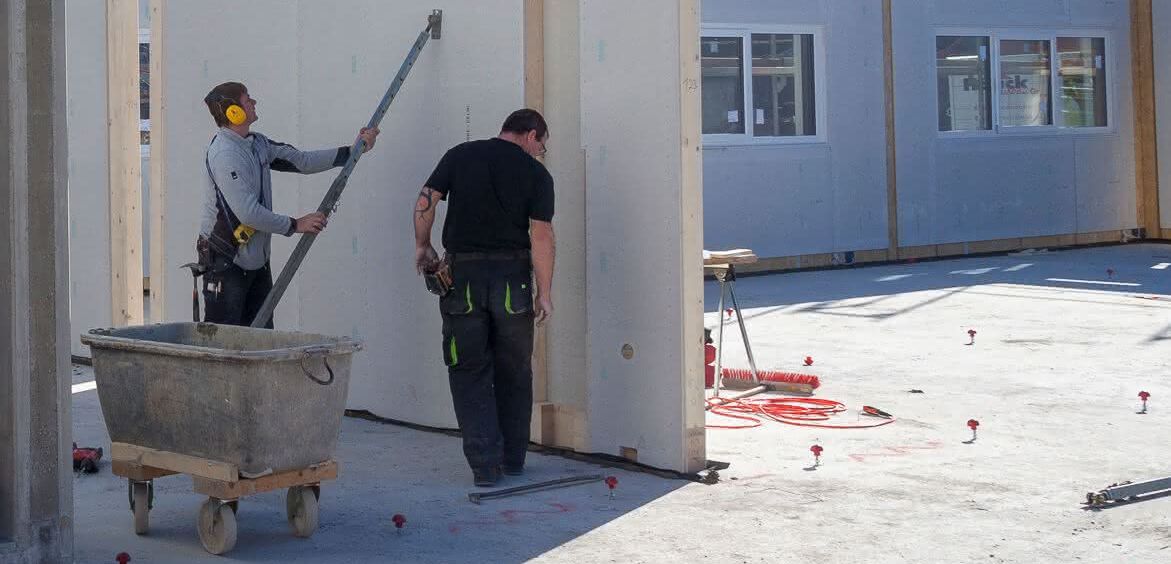

Auf der Baustelle werden die einzelnen Wandelemente in Minutenschnelle auf die Bolzen gesteckt. Das Stexon-System sorgt dafür, dass durch den mechanischen Verriegelungsmechanismus die Bolzen sicher einrasten und sich kraft- sowie formschlüssig mit dem Element verbinden © Hauck Planen und Bauen GmbH

Ein weiterer Vorteil des Stecksystems liegt im deutlich erhöhten Vorfertigungsgrad: "Der Verbinder ermöglichte es uns, vollständig geschlossene Wände auf die Baustelle zu liefern. Damit verlagerte sich ein großer Teil der Arbeit ins Werk", erklärt Sebastian Hauck. Die Wandelemente für das Bauprojekt konnten bereits im Werk vollständig geschlossen hergestellt und ohne Nachverdübeln auf der Baustelle montiert werden. Dadurch finden arbeitsintensive Schritte nicht mehr im wetterabhängigen Außenbereich, sondern unter kontrollierten Werkbedingungen statt. Das erhöht die Ausführungsqualität, reduziert Zeitdruck bei der Montage und sorgt für mehr Sicherheit im Bauablauf.

Einsparpotenziale und stabile Prozesse auf der Baustelle

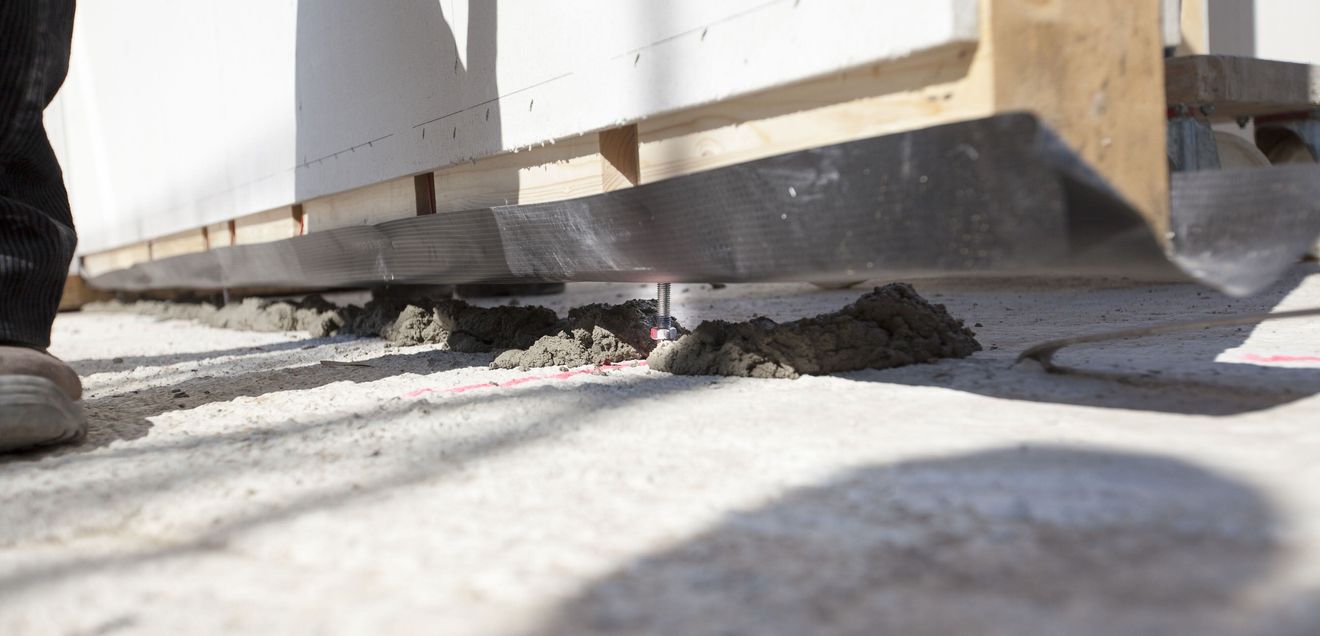

Bei der Montage der Elemente rasten die Bolzenanker in die Steckverbinder ein. Das Element ist damit schub- und zugfest auf dem Untergrund verankert © Stexon GmbH

Am Beispiel des Bürogebäudes für Hochwarth IT wird deutlich, dass ein erfolgreicher Digitalisierungsprozess im Holzbau nicht mit dem BIM-Modell enden muss. Wenn die Verbindungstechnik sowie Einmess- und Montagemethoden konsequent auf die digitale Planung abgestimmt sind, kann ein durchgängiger Prozess entstehen. Sebastian Hauck zieht eine positive Bilanz: "Dank des Stexon-Systems haben wir beim Bau des Bürogebäudes rund eine Woche Bauzeit eingespart und drei Mann weniger benötigt. Außerdem konnten wir die Kranstunden reduzieren. Entscheidend ist für uns aber nicht nur das Bautempo, sondern auch die stabile Prozessqualität mit weniger Korrekturen und Nacharbeiten.
