Walzenzug AW 1070
Weycor – Zuverlässigkeit pur

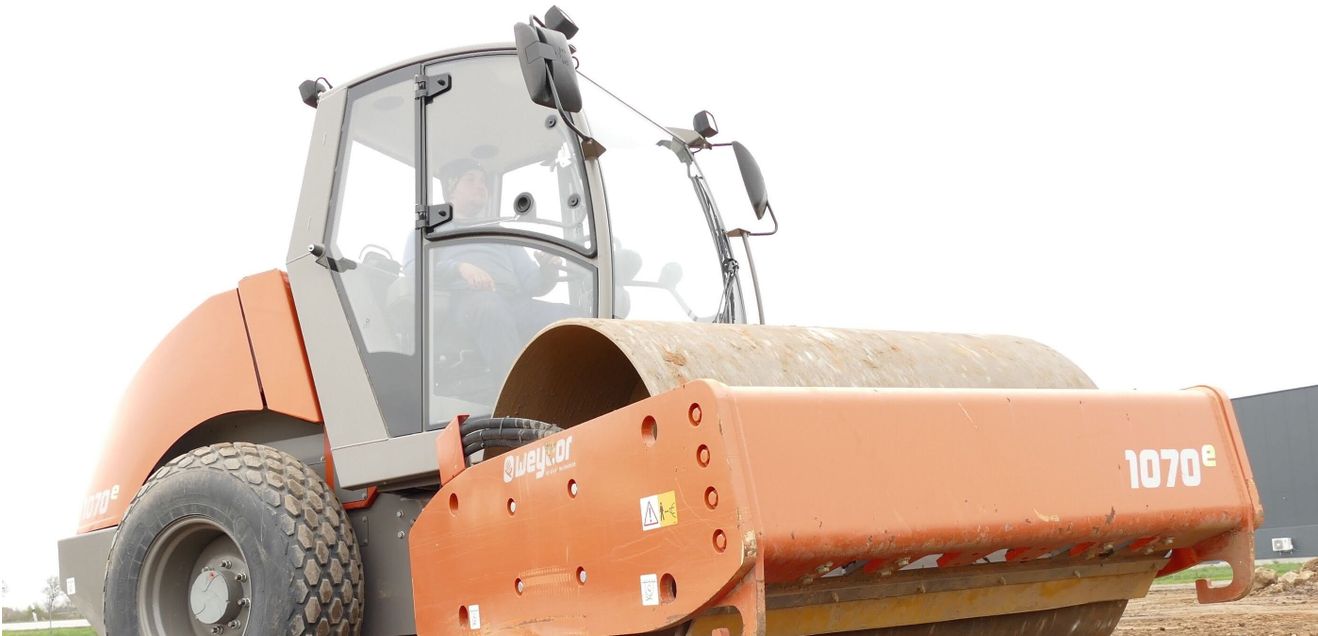

Präzise erarbeitet der Walzenzug die Verdichtung auf seinen Bahnen. Tiefgehende Verdichtung sind notwendig, um einen 2.000 m² großen Fahrzeugstellplatz anzulegen. Im Einsatz ist der Weycor Walzenzug AW 1070 von Atlas Weyhausen. Der 7,1-Tonner ist mit einem 54 kW/73,4 PS starken Motor ausgerüstet. Wichtig ist, dass der lehmhaltige Boden möglichst tief und gleichmäßig verdichtet wird. Zur Verfügung stehen eine Verdichtungsamplitude von 1,6 bis 0,7 mm, eine Frequenz von 30 oder 40 Hz und eine Zentrifugalkraft von 120 bzw. 90 kN.
Genaue Verdichtungskontrolle
Um Information zu gewinnen, wie und wo verdichtet wird, ist das Weycor CompDoc Mess- und Aufzeichnungssystem im Einsatz. Alle Informationen werden auf das LCD-Display in der Fahrerkabine übertragen. Über den Sensor wird das Schwingverhalten der Bandage registriert und daraus der Wert für die relative Verdichtung zum Zeitpunkt des Abwalzens berechnet. Der Fahrzeugführer kennt so die aktuellen Werte von Verdichtung, Sprungbetrieb, Amplitude, Frequenz und Geschwindigkeit. Das ist auf dieser Baustelle wichtig, da die Unterschichten aus unterschiedlichem Material und teilweise mit Gestein versetzt sind. CompDoc lässt sich einfach bedienen: Nach dem Start des Motors aktiviert sich der Satellitenempfang, und die Arbeit kann beginnen. Die Aufzeichnung beginnt automatisch, sobald die Vibration gestartet wird.
Ein Gerät für viele Maschinen
Das portable CompDoc-Gerät kann problemlos auf mehreren Maschinen eingesetzt werden. Die Überwachung kann via GRPS auch aus der Zentrale erfolgen. Es ist eine Standard-GPS-Genauigkeit von <30 cm möglich, die bis auf 1 cm verringert werden kann. Viele Daten werden gleichzeitig ausgewertet: dynamische Überfahrten, Verdichtungszuwachs und Messfahrt. In Summe bedeutet dies, dass ohne zusätzlichen Aufwand ein korrekter Verdichtungsnachweis über die gesamte Fläche erbracht werden kann.
Dieser Artikel erschien zuerst in Ausgabe 06_23.
