Schalung am Boden montiert – für mehr Sicherheit

Arbeitsprozesse auf Baustellen unterliegen seit Jahrzehnten ähnlichen Bedingungen. Maßnahmen gegen Verschwendung von Zeit und Ressourcen werden immer wieder diskutiert. Im Fokus stehen dabei regelmäßig die Arbeitskosten, besonders beim Schalen. Rund die Hälfte der Rohbaukosten entfallen bei einem Bauwerk aus Stahlbeton auf die Schalung. Davon wiederum verursachen 15 % das Material, also die Schalung selbst, und 85 % die Lohnkosten.

Unabhängig von Dauer und Häufigkeit ist das Arbeiten auf der Baustelle für Betonbauer mit schweren Lasten und Lärm verbunden. Ergonomische Verbesserungen am Arbeitsplatz sind wichtig zur Prävention von Wirbelsäulen- und Gelenkerkrankungen. Das Heben und Tragen schwerer Lasten sollte durch Hebezeuge, Kräne und Aufzüge reduziert werden. Auch veränderte Arbeitsprozesse über kurze Transportwege oder eine auf dem Boden liegend montierte Schalung minimieren die gesundheitlichen Risiken und erleichtern die Arbeitsabläufe.

In der Höhe einfach ausklappen

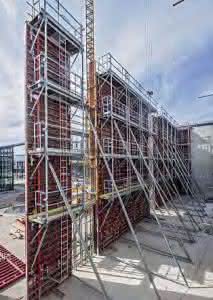

Bei großen Bauteilhöhen ist die Maximo Plattform MXP die richtige Lösung. Nachdem die Bühne positioniert ist, werden Geländer und Bühne einfach ausgeklappt. Einmal montiert, lassen sich die Schalungseinheiten inklusive der Bühnenbeläge von Takt zu Takt oder zum Zwischenlagern mit dem Kran umsetzen. Bei großer Wandstärke lässt sich auch die Wandstirnseite mit einer umlaufenden Bühne ausstatten. Die planmäßige Anordnung der Bühnen bietet einfachen Zugang zu allen Elementverbindungen und Ankerstellen – bei jeder Elementhöhe und -breite. Außerdem verbleiben auch die Anker während des Umsetzens am Bühnengeländer, das spart Materialtransport. Alle Ankerstäbe – auch der obere Anker bei 2,70 m Elementhöhe – sind einfach von der Bühne aus zu erreichen.

Stehend oder liegend einsetzbar

Die Maximo Rahmenschalung gilt bei Systemschalungen als Pionier der einseitigen Ankertechnik. Sie kann komplett von einer Seite bedient werden, ist stehend oder liegend einsetzbar und wird schwerpunktmäßig im Hoch- bzw. Industriebau verwendet. Das Ankersystem der Schalung ist konisch aufgebaut und kommt ohne Distanzrohre bzw. Konen aus. Die Ankerstellen sind bei allen Schalungselementen mittig angeordnet. Die Anzahl der benötigten Anker wird dadurch im Vergleich zu Schalungssystemen mit beidseitiger Ankertechnik um bis zu 40 % reduziert. Jedes Ankerloch wird belegt, Randanker sind nicht erforderlich.

Durch die mittige Lage der MX-Ankerstelle werden bis zu 40 % weniger Anker benötigt als bei Schalungssystemen mit herkömmlicher Ankerlage im Randprofil.

Durch das patentierte, einhändig bedienbare Richtschloss BFD werden alle Elementverbindungen bündig, fluchtend und dicht hergestellt. Mit wenigen Elementbreiten lassen sich fast alle Grundrisse schalen. Das logisch gegliederte Elementraster von 30 cm und einem Element mit 45 cm Breite reduziert die Vorhaltung und erhöht den Einsatzgrad. So lässt sich trotz geringeren Personalbedarfs nachweislich bis zu 50 % schneller arbeiten als mit herkömmlichen Rahmenschalungen. Dies bestätigen auch die unabhängigen Zeitmessungen des Instituts für Zeitwirtschaft und Betriebsberatung Bau (izb).

Am Boden vormontiert

Der bisherige Baustellenstandard setzt auf Gerüstkonsolen mit bauseitig an der bereits stehenden Schalung angebrachten Dielenbelägen und Rückschutzbrettern. Sie werden oft von einer Leiter aus montiert; häufig auch in ungesichertem Zustand mit den damit verbundenen Risiken von Verletzungen oder sogar Abstürzen. Außerdem erhöht sich bei dieser Arbeitsweise der Bedarf an Personal zum Anschlagen und Aushängen der Bohlenbeläge, zusätzlich wird ein Kran benötigt. Ein weiteres Sicherheitsrisiko entsteht durch Richtstützen, die Beläge und Bordbretter durchdringen.

Eine Lösung, die die Arbeitssicherheit erhöht, sind die Arbeitsbühnen MXK und MXP. Beide Systeme sind mit den Rahmenschalungen Maximo und Trio kompatibel und lassen sich vor dem Stellen der Schalungselemente komplett am Boden montieren. Die Kernbauteile verbleiben bei allen Betonierabschnitten oder an der Schalung, die bei geringen Höhen zum Reinigen auf den Boden abgelegt werden kann.
