Schalungsplanung für die Instandsetzung: Rundungen erwünscht

In den Hauptdamm der Odertalsperre ist die 335 m lange Hochwasserentlastungsanlage zum Schutz des Talsperrenbauwerks bei extremen Hochwässern integriert. Sie besteht aus dem Einlaufbauwerk mit Überfall und Sammelrinne, der Brücke über die Hochwasserentlastungsanlage sowie der Schussrinne einschließlich der Leitwände.

Als wesentlicher Teil der Generalüberholung der Odertalsperre wurde die gesamte Hochwasserentlastungsanlage instandgesetzt und in weiten Teilen nach dem Rückbau neu aufgebaut. Im Zuge der Instandsetzungsarbeiten der Sammelrinne wurde auch die Dammstraße hinter dem Einlaufbauwerk auf einer Länge von circa 80 m grundhaft ausgebaut.

Schalungsplanung und Material zur Miete

Der verantwortliche Bauleiter, Bernd Schulze, als auch sein Kollege Jens Rabenau von der Arbeitsvorbereitung sind bei der Umwelttechnik & Wasserbau GmbH ein eingespieltes Duo. Für die Baumaßnahmen an der Odertalsperre ergänzte die Bauunternehmung ihr vorhandenes Schalmaterial der Marke Paschal mit weiterem Mietmaterial des Steinachers Schalungsexperten.

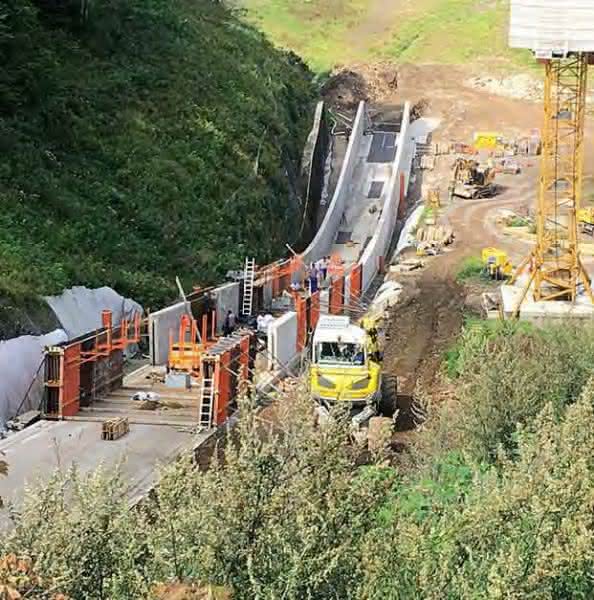

Nach vorausgegangener Schalungsplanung, die Paschal bei diesem Projekt erbrachte, wurden rund 400 m² des Schalungssystems LOGO.3, ca. 150 m² des Rundschalungssystems „TTK“, 50 m² Wandschalung LOGO Alu und 50 KBK Einzelkonsolen zum Einsatzort in den Harz gebracht. Mit diesen Systemen konnten die verschiedensten und unterschiedlich geprägten Instandsetzungsarbeiten des ingenieurtechnischen Bauwerks wie geplant umgesetzt werden.

Porenarme und glatte Sichtfläche

Seitens der Harzwasserwerke wurde hinsichtlich der Betongüte ein Beton mit hohem Wassereindringwiderstand und hinsichtlich der Betonoberfläche eine ebene, porenarme und glatte Sichtfläche (SB   2, SHK 2) vorgegeben. Deshalb wurde bauseits die Schalhaut mit Zemdrain belegt. Die Schalhautbelegung erfolgte vor Ort völlig problemlos und führte zu dem vorgegebenen Oberflächenergebnis der neu erstellten Stahlbetonkonstruktionen.

Rundungen und Neigungen sowie Anpassungen an die Topografie sind mit Systemen von Paschal einfach machbar. Für die Betonage der Sammelrinne im Hang wurde das Rundschalungssystem TTK einhäuptig eingesetzt und präzise auf die vorgegebene Neigung sowie die gewünschten Radien vor Ort eingestellt. Bei größeren Schalhöhen wurde die TTK und auch die LOGO.3 um die KBK Einzelkonsolen ergänzt, um den sicheren wie auch effizienten Bauablauf zu gewährleisten.

Die Schalungssysteme LOGO.3 und LOGO Alu wurden sowohl zum Einschalen der Sohle als auch für die Erstellung gerader Wandabschnitte in der Ebene wie auch in dem bis zu 17,5 Grad geneigten Rinnengefälle eingesetzt.

Der Neubau der Sammel- und Schussrinne verlief über mehr als 50 Meter Länge und wurde im Pilgerschrittverfahren betoniert. Dabei musste ergänzend zum exakten Rinnenverlauf auch den korrekten Einbau der zuvor eingebauten Felsanker wie auch auf die Wassersperren geachtet werden. Dies bei einem sportlich ambitionierten Bauzeitenplan, der die Fertigstellung der gesamten Maßnahmen der Talsperren-Generalüberholung für 2018 vorsieht.

Dietmar Haucke
