Die geplanten Netzausbauprojekte in Deutschland beinhalten rund 4.500 sogenannte Querungen. Diese sind die anspruchsvollsten Abschnitte bei der Verlegung unterirdischer Hochspannungskabeltrassen. Querungen werden erforderlich, um geografische Hindernisse wie Flüsse, Sümpfe oder Feuchtgebiete zu überwinden und gleichzeitig Naturschutz- und Erholungsgebiete sowie wertvolle landwirtschaftliche Flächen zu schonen. Auch Verkehrsinfrastrukturen, Versorgungsleitungen und Gebäude müssen teilweise unterquert werden. Hier kommen grabenlose Technologien wie E-Power Pipe von Herrenknecht ins Spiel, die eine besonders effiziente und präzise Durchführung dieser Arbeiten ermöglichen.

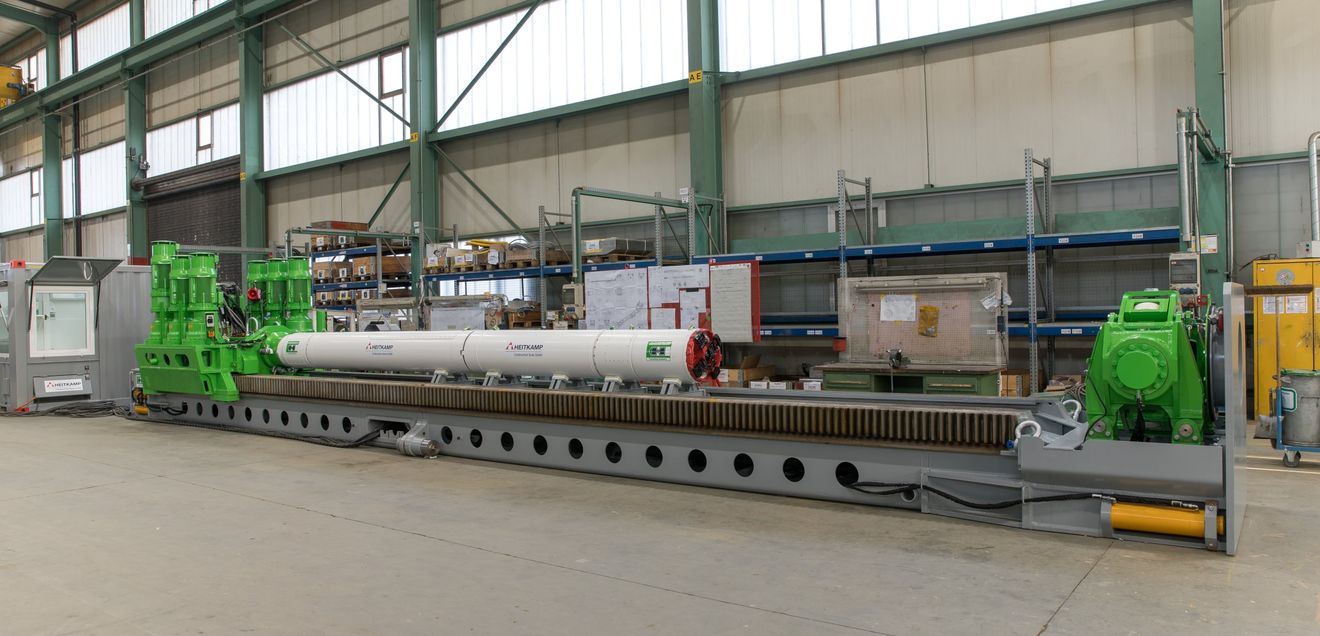

Das innovative Verfahren E-Power Pipe von Herrenknecht ermöglicht die grabenlose Installation von Schutzrohren in geringen Tiefenlagen über lange Distanzen von bis zu zwei Kilometern. Dabei können sowohl druckfeste als auch nicht-druckfeste Produktrohre schnell, sicher und präzise verlegt werden. Das Verfahren kombiniert zwei etablierte Technologien: Horizontal Directional Drilling (HDD) und Microtunneling. Durch die Kombination dieser Technologien ist es möglich, Kabelschutzrohre über große Distanzen effizient zu verlegen.

Komplett ferngesteuerte Vortriebsmaschine

Das Herzstück der E-Power Pipe-Technologie ist die komplett ferngesteuerte Vortriebsmaschine AVNS350XB. Mit einem Bohrdurchmesser von 505 Millimetern ist sie für Haltungslängen von über 1.000 Metern ausgelegt. Durch ihre hohe Präzision kann die Maschine den geplanten Streckenverlauf exakt einhalten und Hindernisse wie Rohrleitungen, Straßen, Schienen oder kleinere Gewässer sicher unterqueren. Zudem können mehrere Leitungen parallel verlegt werden, indem einzelne Bohrungen mit einem Abstand von nur ein bis zwei Metern realisiert werden.

Ein weiteres technisches Highlight der Maschine ist die Strahlförderpumpe (Jetpump), die zusammen mit einem integrierten Hydraulikaggregat arbeitet. Bei herkömmlichen Methoden ist die Materialabförderung über längere Abschnitte durch beengte Platzverhältnisse oft eingeschränkt, wodurch die technisch mögliche Vortriebslänge begrenzt wird. Durch den Einsatz der Jetpump kann jedoch das Abraummaterial effizient abtransportiert werden, was es ermöglicht, im kleinen Durchmesserbereich Vortriebsstrecken um ein Vielfaches länger und schneller zu realisieren.
