Knauf - präzise Planung und Ausführung beim DFB-Campus in Frankfurt
Der Boulevard des neuen DFB-Campus in Frankfurt zeichnet sich durch eine komplexe Deckenkonstruktion aus, die die Faltdachhaut des Gebäudes in Form von unterschiedlich großen und geneigten Dreiecken widerspiegelt. Die Realisierung dieser Konstruktion erforderte eine präzise 3D-Planung, den Einsatz vorgefertigter Knoten und Formteile sowie eine sorgfältige Montage.
Der DFB-Campus in der Frankfurter Schwarzwaldstraße beherbergt neben der Verwaltung auch die Akademie des Deutschen Fußball-Bundes (DFB) mit Büros, Seminarräumen, Fitnessbereichen und einem Konferenzsaal. Die verschiedenen Baukörper des Campus werden durch ein mehrfach gefaltetes Dach zu einem harmonischen Ensemble verbunden, das sich in die umgebende Landschaft einfügt. Der Boulevard im Inneren verbindet alle Gebäudeteile und erstreckt sich über mehrere Geschosse.

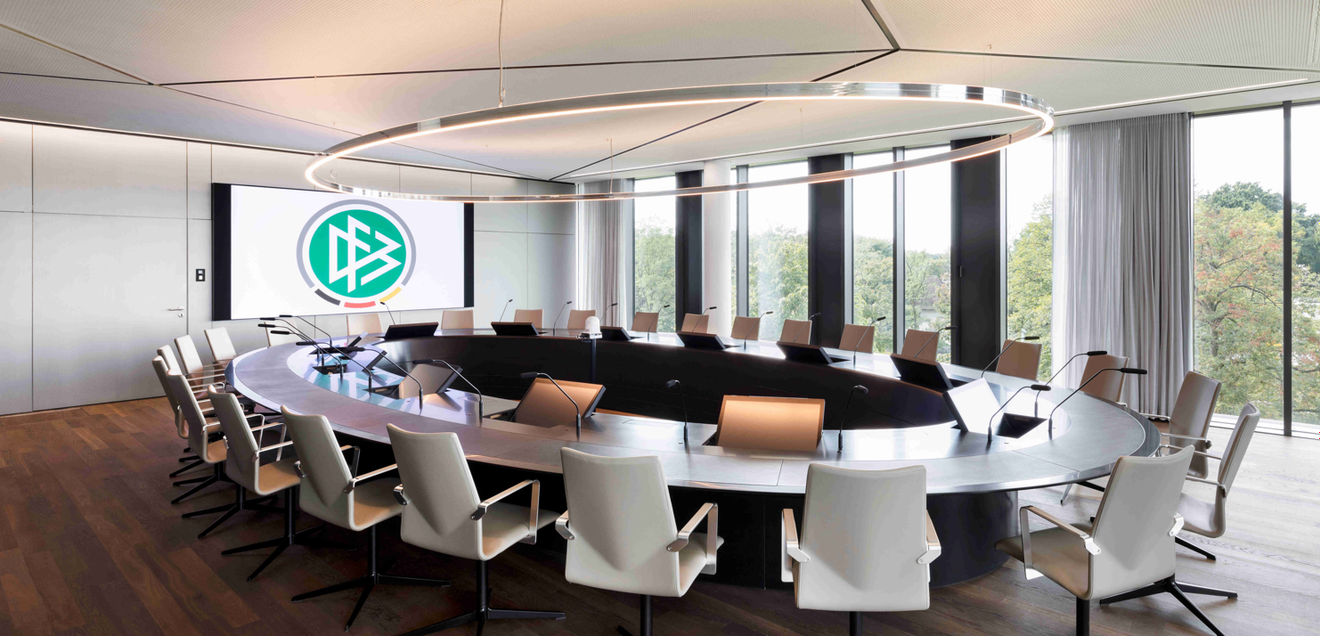

Sämtliche Decken und Wände in Bereichen wie dem Sauna- und Wellnessbereich, den Umkleiden sowie den WC- und Duschräumen wurden in Trockenbauweise ausgeführt. Eine besondere Herausforderung stellte die Decke über dem Boulevard dar.
Knauf und DFB - Herausforderung Deckenkonstruktion

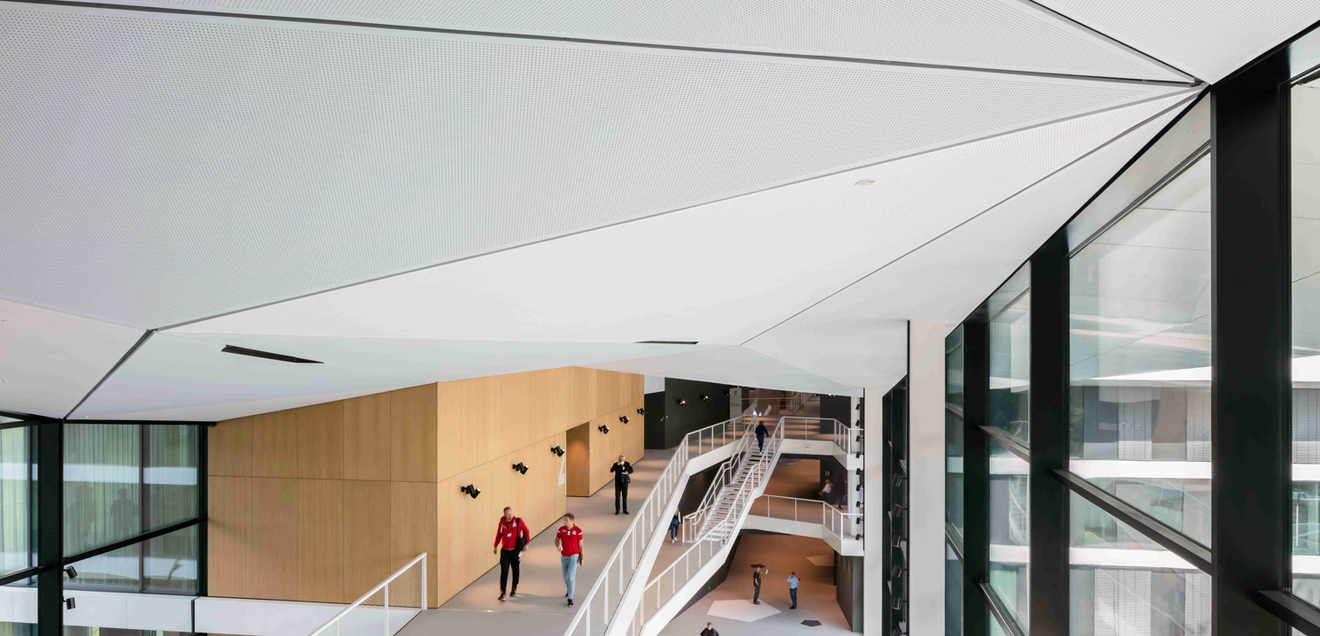

Die abgehängte Deckenkonstruktion des Boulevards mit einer Fläche von 2.600 m² sollte die Faltung der Dachhaut durch zahlreiche, sich nicht wiederholende dreieckige Teilflächen widerspiegeln. Jedes Dreieck erforderte eine andere Geometrie und Neigung. Zwischen den Segmenten mussten Schattenfugen ausgebildet werden, die sich an den Hoch- und Tiefpunkten treffen und dort spitz auslaufen.
Dies stellte hohe Anforderungen an die optische und technische Qualität der Decke. Die Planung der Architekten ließ offen, wie diese komplexe Decke konstruiert werden sollte, was das Risiko von ungleichmäßigen Fugen und überlappenden Knotenpunkten in einer Standardtrockenbauweise mit sich brachte.
Knauf und DFB - Exakte Vorplanung mit CAD
Um sicherzustellen, dass die einzelnen Dreiecke an den Knotenpunkten exakt zusammenlaufen und die Schattenfugen gleichmäßig verlaufen, war eine detaillierte Vorplanung unerlässlich. Die Lösung war ein schichtweiser Aufbau der Decke mit vorgefertigten Elementen. Stefan Reichert, Knauf Marktmanager Trockenbausysteme, und Michael Thorwart, Knauf SOKO - Sonderkalkulation und Objekte, entwickelten ein Konzept, bei dem quadratische Knotenformteile als Kernelemente dienten. Diese wurden an einer Spezialkonstruktion aufgehängt und fixierten die Hoch- und Tiefpunkte der Faltungen.
Reliefartige Ausfräsungen in den Knotenformteilen dienten gleichzeitig der Zentrierung und Positionierung der Profilbleche, aus denen die Deckenkonstruktion besteht. Diese Konstruktion wurde mit einem exakten 3D-Plan entwickelt, der die Geometrie der einzelnen Felder sowie die Lage der Knotenpunkte, Lüftungskästen, Revisionsklappen und Leuchten berücksichtigte.
Vorfertigung und Montage der Sonderbauteile mit Knauf
Auf Basis der CAD-Daten fertigte Knauf SOKO ca. 100 Knotenformteile mit Reliefausfräsungen aus 18 mm dicken Gipsfaserplatten sowie tausende Meter V-förmig gefräste Formteile für die Dreiecksrahmen aus 12,5 mm dicken Gipskartonplatten. Die mit dem Trockenbau beauftragte Firma B. Schlichter GmbH & Co KG lieferte parallel dazu Schattenfugenbleche, die in verschiedenen Neigungswinkeln gefertigt wurden.
Um diese passgenau montieren zu können, konstruierte Knauf SOKO spezielle Abhänger, die die richtigen Neigungswinkel gewährleisten und eine verdeckte Montage ermöglichen.
Knauf - Montage unter erschwerten Bedingungen beim DFB
Die Rohdecke des Gebäudes befindet sich in einer Höhe von 14 bis 16 Metern, während die fertige Decke etwa 13 Meter über dem Boden liegt. Zwischen beiden Decken befindet sich die Installationsebene sowie ein Rettungs- und Wartungsweg für die Feuerwehr. Die Deckenkonstruktion musste daher an einer Weitspannkonstruktion aufgehängt werden, die unterhalb der Installationsebene eingezogen wurde.
Nach dem Abhängen der Knotenformteile und Schattenfugenprofile erfolgte die Befestigung des Feinrostes aus Knauf CD- und UA-Profilen. Anschließend wurden die Dreiecksrahmen mit V-gefrästen Formteilen auf Gehrung geschnitten und an die Schattenfugenprofile angepasst. Die Flächen wurden mit Knauf Cleaneo Lochplatten ausgefüllt. Abschließend wurde die gesamte Deckenkonstruktion in verschiedenen Pastelltönen farblich gestaltet.
Knauf und DFB - das Ergebnis
Die Deckenkonstruktion über dem Boulevard des DFB-Campus ist ein Beispiel für die Herausforderungen im modernen Mauerwerksbau. Dank präziser 3D-Planung, der Verwendung von CAD-Daten und der Zusammenarbeit mit den Experten von Knauf SOKO konnte eine technisch anspruchsvolle und optisch ansprechende Lösung realisiert werden.
