Baustellentermin: Krämer, Köse, Ploeger, Lindenbach © Westag

Die Philosophie des Planungsentwurfs erläutert Architekt Marcus Krämer: „Die Idee von Heinlewischer war, die räumliche Komplexität sowie die funktionalen Zusammenhänge einer Schule in einer möglichst einfachen Grundstruktur aufzufangen. So wird das funktionale Erdgeschoss mit gemeinschaftlichen Nutzungen mit darüber liegenden Lernhäusern ergänzt. In der Schule dominieren Sichtbetonflächen. Sie betonen Zweckmäßigkeit und Moderne. Der Haupteingang mit angrenzender Verwaltung und der Schulhof klammern das Gymnasium an der Nord- und Südseite zu einer Einheit zusammen. Der auf dem benachbarten Grundstück situierte Sportkomplex mit zwei Zweifach-Sporthallen bildet zusammen mit der Schule einen nach Funktionen klar gegliederten Schulcampus“.

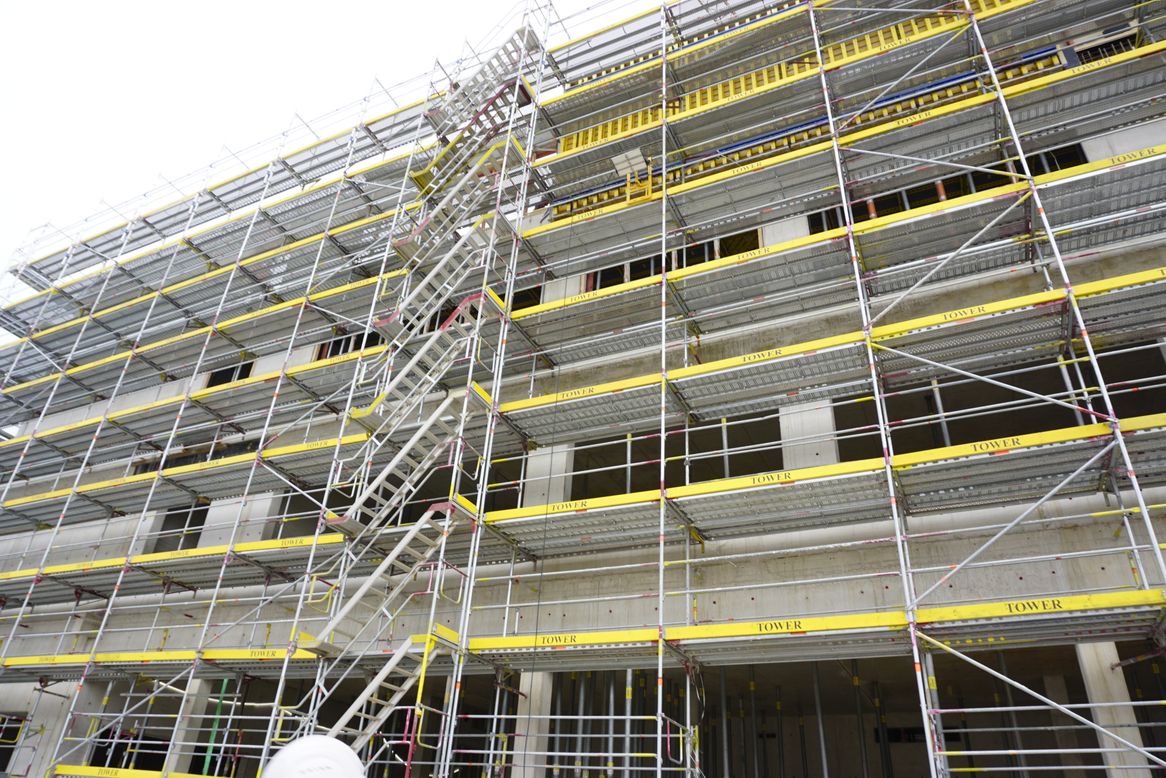

Blick auf den Rohbau © Westag

Projektleiter Tamay Köse: „Die Ulrich Beckmann Real Estate (UBRE) als Auftraggeber wurde von Züblin bereits in der Planungsphase umfassend beraten, was letztendlich ausschlaggebend für die Erteilung des Auftrags war. Über eine Vorabbeauftragung der Planung LPH 5 und der Gründung wurde mit den Vorarbeiten bereits Mitte 2022 begonnen. Ein auf dem Grundstück vorhandenes Bodendenkmal, ein preußisches Fort aus dem 19.Jahrhundert, wurde freigelegt. Das benachbarte Römisch-Germanische Museum dokumentierte dieses Bodendenkmal, so dass wir nach Erteilung der Baugenehmigung mit den Erdarbeiten, den Bohrpfählen, den Geothermiebohrungen und den Verbauarbeiten beginnen konnten“.

Saubere Rastermaße © Westag

Gerd Ploeger, Fachberater bei Westag: „Wenn es um hochwertigen Sichtbeton geht, verlässt man sich bezüglich der Schalhaut gern auf unser Know-how. Weil oftmals unterschiedliche Faktoren die Qualität des Sichtbetons beeinflussen, ist es wichtig, die Wechselwirkungen zu kennen und im Griff zu haben. Unsere Schalhaut Betoplan Top MF mit seiner Melaminoberfläche ist lichtbeständig und die hohe mechanische Resistenz ihrer Oberfläche ermöglicht eine gleichmäßige Oberflächenstruktur. Hier in Köln kam die 21 mm starke Betoplan Top MF im Rastermaß 2,50 x 5,50 m zum Einsatz“.

Exakte Raster © Westag

Die durch den Auftraggeber definierten Qualitäten hinsichtlich des Schalungsrasters und der Oberflächenqualität wurden im Rahmen der Sichtbetonbesprechnungen gemeinsam mit Doka, der Rohbaubauleitung, den Tragwerksplanern und Beate Brüggemann von der technischen Projektleitung UBRE besprochen und in Planung und Ausführung umgesetzt.
Trotz fachgerechter Planung und selbst wenn mängelfrei gearbeitet würde, könne es bei der Herstellung der Sichtbetonflächen witterungsbedingt zu Verfärbungen kommen, betont der Fachberater. Doch lassen sich die Einbaurisiken dank des Beschichtungskonzeptes der Schalhaut Betoplan Top MF minimieren. Doka Schalungstechnik
entwickelte auf Grundlage der Wand- und Deckenspiegel das Schalungskonzept mit der Westag-Schalhaut.

22.000 m² Sichtbetonflächen
Reiner Hoffmann, Doka-Schalungstechnik: „Angefragt und beauftragt wurde unser Unternehmen, weil wir vorher schon zwei Projekte mit Züblin erfolgreich realisiert haben, bei denen auch die gleiche Westag-Schalhaut zum Einsatz gekommen ist. Das waren der Neubau Gymnasium Zusestraße sowie das Barbara von Sell-Berufskolleg. Hier wurde jedes Mal unsere Doka-Trägerschalung Top 50 verwendet. Für die Sichtbeton SB3-Anforderungen wurden für das Gymnasium rund 1.500  m² und für das Gebäude 2 gut 1.100 m² Trägerschalung Top 50 gefertigt. Außerdem für das Gymnasium noch ca. 295  m² und für die Sporthalle noch ca. 160  m² an Trägerschalung Top 50 für SB2-Anforderungen in den Untergeschossen. Diese Elemente wurden mit einer mehrschichtig filmbeschichteten Sperrholzplatte belegt. Darüber hinaus wurden bis zum Herbst 2023 gut 600  m² an SB3-Elementen neu belegt. Herzustellen sind an SB3-Wandflächen beim Gymnasium circa 14.000–15.000 m² und in der Sporthalle gut 7.000 – 8.000 m². Besondere Herausforderungen bei der Schalungsplanung waren die unter 45° abgewinkelten Wände im Eingangsbereich sowie der Übergang zu einer 90°-Eckausbildung innerhalb eines Geschosses“.

Blick auf die Baustelle © Westag

Die neusten GEG-Vorgaben werden über die Energierichtlinien der Stadt Köln hinaus umgesetzt. Beispielsweise wird, neben der Dachbegrünung, die spätere Energieversorgung des Schulkomplexes im EH40 Standard zu 88 % im über regenerative Energien mit insgesamt 92 Geothermiebohrungen à 99  m Tiefe und 334 PV-Modulen mit einer Leistung von gut 134 kWp erfolgen. Die Gebäude werden DGNB-zertifiziert. Zusätzlich wird die Baustelle als eine der ersten von Züblin als nachhaltige Baustelle DGNB-zertifiziert.

Ausgeschalt: Gutes Ergebnis © Westag

Dieser Artikel erschien zuerst in Ausgabe 03_2024.
